Серия СЧ500

Преобразователи частоты шкафного исполнения для мощных нагрузок. Для управления одним или группой агрегатов
на базе модульного оборудования серии СЧ500
производства ООО “СИБИРЬ-МЕХАТРОНИКА”.

Напряжение питания	690В (+10/-15%), 50Гц
Диапазон модельного ряда	250...800 кВт
Номинальный ток двигателя	290...925 А
Коэффициент полезного действия	0,97 … 0,98
Температура окружающей среды	+5 ... +40 °С
Климатическое исполнение	УХЛ4
Степень защиты	IP22

Основные функции

частотное управление двигателем или группой;
мониторинг и защита исполнительных механизмов;
комплексная автоматизация с контроллером серии СТК;
синхронная работа для увеличения мощности нагрузки;
ручной и автоматический режим работы;
интеграция в систему АСУТП предприятия.

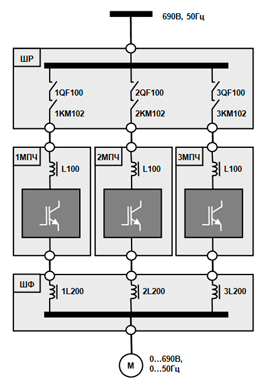

В состав комплекта входят шкафы распределения (ШР), модульные преобразователи частоты (МПЧ), выходные фильтры (ШФ), различные схемы коммутации двигателей, вспомогательное оборудование .

Характеристики модельного ряда*

Модель преобразователя частоты	Выходная мощность	Выходной ток	Тип ШР	Тип ШРФ	Тип МПЧ	Тип ШФ
СМ500-250	250	290	ШР500-250х1	ШРФ500-250х1	х1: МПЧ500-250
СМ500-315	315	370	ШР500-315х1	ШРФ500-315х1	х1: МПЧ500-315
СМ500-400	400	465	ШР500-400х1	ШРФ500-400х1	х1: МПЧ500-400
СМ500-500	500	580	ШР500-250х2		х2: МПЧ500-250	ШФ500-250х2
СМ500-630	630	730	ШР500-315х2		х2: МПЧ500-315	ШФ500-315х2
СМ500-800	800	925	ШР500-400х2		х2: МПЧ500-400	ШФ500-400х2
