Серия СЧ200

Комплектные шкафы управления насосными группами
тепло и водоснабжения с частотным регулированием.

Напряжение питания	380В (+10/-15%), 50Гц
Диапазон модельного ряда	0,4...30 кВт
Номинальный ток двигателя	1.8...60 А
Коэффициент полезного действия	0,97 … 0,98
Температура окружающей среды	+5 ... +40 °С
Климатическое исполнение	УХЛ4
Степень защиты	IP22, IP54

Основные функции

каскадное управление группой насосных агрегатов;
частотное регулирование технологическим процессом;

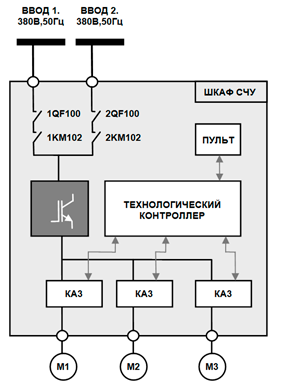

встроенная схема коммутации электродвигателей;
один или два ввода питания;
встроенный технологический контроллер;
электронная защита двигателей монитором тока;
интеграция в систему АСУТП предприятия.

В состав модельного ряда входят комплектные шкафы управления на один, два или три канала различной комплектации с преобразователем частоты и технологическим контроллером

Характеристики модельного ряда*

Типоразмер	230							240	260
Номинальная мощность, кВт	0.4	0.7	1.5	2.2	4.0	5.5	7.5	11.0	15.0	18.5	22.0	30.0
Номинальный ток двигателя, А	1.8	2.6	4.1	5.8	9.5	12.0	16.5	24.0	30	37	43	60
Мощность потерь, кВт	0.08	0.08	0.1	0.1	0.12	0.17	0.22	0.33	0.38	0.46	0.55	0.75
Вес (справочно), кг	72	72	72	85	85	90	90	110	140	140	145	145

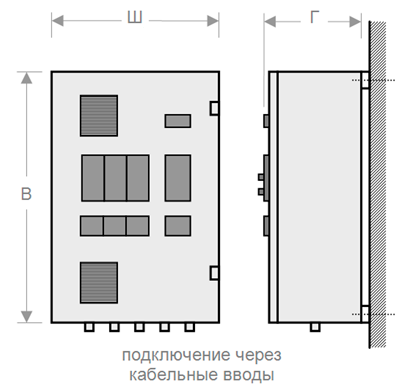

Габарит: высота (В), мм	1000							1200	800
Габарит: ширина (Ш), мм	800							800	1400
Габарит: глубина (Г), мм	310							310	310
